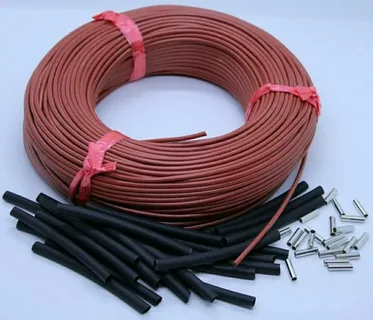

Современные системы электрообогрева становятся всё более востребованными как в частных домохозяйствах, так и в промышленности. В основе большинства таких систем лежит нагревательный кабель ycpro.ru — устройство, преобразующее электрическую энергию в тепловую. системы.
Нагревательные провода и кабели предназначены для работы в электронагревательных изделиях и системах, для обогревания зданий, тротуаров, трубопроводов, технологического оборудования, а также в электронагревательных модулях для обогрева почвы и воздуха . Ключевое преимущество кабельных систем обогрева — возможность обеспечить нагрев именно тех участков, где это необходимо, с точным контролем температуры. По данным энергоаудиторов, правильно спроектированная система электрообогрева на основе современных кабелей позволяет снизить затраты на поддержание температуры до 40% по сравнению с традиционными методами. Грамотный выбор типа кабеля — резистивного или саморегулирующегося — напрямую влияет на энергоэффективность, безопасность и срок службы оборудования .
⚡ «Совет от инженера компании : при выборе нагревательного кабеля всегда обращайте внимание на наличие экранирующей оплётки. Экранирование не только защищает от механических повреждений, но и снижает уровень электромагнитного излучения, что особенно важно при монтаже в жилых помещениях и системах «тёплый пол»» .
Основные типы нагревательных кабелей: конструктивные особенности и принцип действия
Все нагревательные кабели делятся на две большие группы по принципу выделения тепла: резистивные и саморегулирующиеся. Кроме того, существуют специализированные виды, такие как кабели с минеральной изоляцией для высокотемпературных применений и индукционно-резистивные проводники для работы в составе систем обогрева сверхдлинных трубопроводов . Понимание различий между этими типами поможет сделать осознанный выбор под конкретную задачу — от обогрева небольшого участка трубы до организации системы “тёплый пол” в коттедже.
Резистивные нагревательные кабели: простота и надёжность
Резистивные нагревательные кабели — это классическое решение, которое обеспечивает равномерный обогрев с постоянной мощностью по всей длине. Тепловыделяющим элементом является токопроводящая жила из сплава с высоким сопротивлением (нихром, фехраль и др.). При прохождении электрического тока жила нагревается, отдавая тепло окружающей среде. Резистивные кабели бывают одножильными и двухжильными .
- Одножильные резистивные кабели — содержат одну токопроводящую жилу. Для создания замкнутой цепи оба конца такого кабеля необходимо подключить к источнику питания. Это ограничивает сферу его применения, так как требует возврата кабеля к точке подключения. Используется в основном в системах «тёплый пол» при условии правильного расчета шага укладки .
- Двухжильные резистивные кабели — содержат две токопроводящие жилы (одна нагревательная, вторая — токопроводящая для возврата). На конце кабеля устанавливается соединительная муфта, что позволяет подключить его к сети с одной стороны. Это значительно упрощает монтаж и делает двухжильные кабели более предпочтительными для большинства бытовых применений: обогрев труб, кровли, тёплые полы .
Принцип работы резистивного кабеля подчиняется закону Джоуля-Ленца: количество выделяемого тепла прямо пропорционально сопротивлению жилы и квадрату силы тока. Поскольку сопротивление жилы постоянно, кабель выделяет одинаковое количество тепла по всей длине. Это накладывает ограничения: не допускается пересечение витков и даже близкое расположение кабеля, так как это может привести к локальному перегреву и выходу из строя . Кроме того, резистивные кабели нельзя укорачивать — они продаются секциями строго определённой длины с уже установленными муфтами.
Саморегулирующиеся нагревательные кабели: интеллектуальный обогрев
Саморегулирующийся кабель — это более технологичное решение. В отличие от резистивного, он способен изменять свою тепловую мощность в зависимости от температуры окружающей среды. Ключевой элемент — полупроводниковая матрица, расположенная между двумя медными токопроводящими жилами .
Принцип саморегуляции основан на физических свойствах полимерной матрицы. При понижении температуры матрица сжимается, и углеродные частицы в ней образуют больше токопроводящих цепочек. Сопротивление матрицы падает, ток возрастает, и кабель начинает выделять больше тепла. При повышении температуры матрица расширяется, токопроводящие цепочки разрываются, сопротивление растёт, и тепловыделение снижается .
Этот процесс происходит независимо на каждом участке кабеля. Поэтому если одна часть кабеля находится на холодной улице, а другая — в тёплом помещении, они будут греться с разной интенсивностью. Саморегулирующиеся кабели можно резать на отрезки любой длины прямо на месте монтажа, а также они допускают пересечения без риска перегрева .
🧊 «Частая ошибка при монтаже системы обогрева трубопровода: использование резистивного кабеля без терморегулятора. Саморегулирующиеся кабели более дорогие, но они не требуют сложной автоматики и значительно экономичнее при работе на объектах с переменными температурными условиями. Компания рекомендует саморегулирующийся кабель для обогрева наружных водопроводов и кровли, где разница температур по длине может достигать 20-30°C».
Сравнительный анализ: резистивный vs саморегулирующийся кабель
Для наглядного представления различий между двумя основными типами нагревательных кабелей сведём их ключевые характеристики в таблицу. Данные основаны на технических документациях производителей и практическом опыте монтажных организаций .
Резистивный — для ограниченного бюджета
| Параметр | Резистивный нагревательный кабель | Саморегулирующийся нагревательный кабель | Рекомендация по выбору |
|---|---|---|---|
| Принцип работы | Постоянная мощность, равномерный нагрев по всей длине | Мощность зависит от температуры окружающей среды на каждом участке | Саморегуляция предпочтительнее для объектов с переменной температурой |
| Наличие терморегулятора | Обязателен, так как кабель не регулирует нагрев самостоятельно | Не обязателен, но рекомендуется для повышения эффективности | Резистивный: терморегулятор критичен для энергосбережения |
| Риск перегрева | Высокий при пересечениях или скоплении теплоизоляции | Практически отсутствует (матрица снижает мощность при нагреве) | Саморегулирующийся безопаснее для сложных конфигураций |
| Возможность резки | Нет (только готовые секции) | Да (можно резать отрезками любой длины) | Саморегулирующийся удобнее при монтаже на объекте |
| Срок службы | 15-30 лет при правильной эксплуатации | 10-20 лет (полупроводниковая матрица стареет) | Резистивный долговечнее, но требует более аккуратного монтажа |
| Цена | Относительно низкая | В 2-3 раза выше резистивного |
Области применения нагревательных кабелей: от быта до промышленности
Благодаря разнообразию типов и характеристик, нагревательные кабели применяются для решения широкого круга задач. Рассмотрим наиболее распространённые сценарии использования.
- Обогрев трубопроводов (водоснабжение, канализация): Ключевая задача — предотвращение замерзания воды в трубах, проходящих в зоне промерзания грунта или в неотапливаемых помещениях. Кабель может быть проложен как снаружи трубы, так и внутри (только кабели с пищевой оболочкой). Для этой цели оптимально подходят саморегулирующиеся кабели мощностью 16-30 Вт/м .
- Системы «тёплый пол»: Нагревательные кабели укладываются в стяжку или непосредственно под напольное покрытие (в матах). Обеспечивают комфортный обогрев поверхности. Для жилых помещений чаще используются двухжильные резистивные кабели или саморегулирующиеся кабели пониженной мощности. Удельная мощность для комфортного обогрева составляет 150-160 Вт/м², для основного отопления — 170-220 Вт/м² .
- Антиобледенение кровли, водостоков, ступеней и дорожек: Кабель укладывается в желоба, водосточные трубы и по краю кровли, а также под покрытие ступеней и дорожек. Система автоматически включается при понижении температуры и наличии осадков, предотвращая образование наледи и сосулек. Требуется кабель с высокой стойкостью к ультрафиолету и атмосферным воздействиям, мощностью 20-40 Вт/м .
- Прогрев бетона в зимнее время: При строительстве в холодное время года нагревательный кабель (специальные марки, например, КДБС) укладывается в тело бетонной конструкции для обеспечения нормальных условий твердения бетона. Это позволяет вести строительство круглогодично .
- Обогрев резервуаров и технологического оборудования: В промышленности нагревательные кабели используются для поддержания температуры вязких жидкостей (нефть, мазут, химические реагенты) в резервуарах и трубопроводах, чтобы предотвратить застывание и обеспечить перекачку .
- Поддержание температуры грунта в теплицах: Для обеспечения раннего урожая и круглогодичного выращивания растений нагревательные кабели закладываются в грунт, поддерживая оптимальную температуру корневой системы .
Ключевые критерии выбора нагревательного кабеля
Чтобы не ошибиться с выбором, следует оценивать нагревательный кабель по нескольким параметрам. Мы рекомендуем придерживаться следующего алгоритма, который используют профессиональные инженеры при проектировании систем обогрева.
- Тип кабеля (резистивный или саморегулирующийся): Определяется сложностью объекта и требованиями к энергоэффективности. Для простых прямых участков труб одного диаметра подойдёт резистивный кабель с терморегулятором. Для сложных конфигураций, участков с разной температурой или если важна экономия электроэнергии — выбирайте саморегулирующийся кабель.
- Удельная мощность (Вт/м): Это количество тепла, выделяемое одним метром кабеля. Для обогрева пластиковых труб мощность должна быть ниже (10-15 Вт/м), чтобы избежать деформации . Для стальных труб в холодных регионах требуется 20-30 Вт/м. Для систем «тёплый пол» мощность рассчитывается на квадратный метр (120-220 Вт/м²) и зависит от типа помещения и целей обогрева .
- Наличие экранирования: Экранирующая оплётка (обычно медная или алюминиевая) выполняет две функции: заземление (защита от поражения электрическим током) и снижение электромагнитного поля. Экранирование обязательно для кабелей, используемых внутри жилых помещений (тёплый пол), а также при укладке в непосредственной близости от легковоспламеняющихся материалов .
- Тип оболочки и степень защиты: Для прокладки внутри труб и на улице требуется влагозащищённая оболочка. Для защиты от ультрафиолета (при монтаже на кровле) необходима оболочка из специальных материалов (например, тефлон). Внешняя оболочка должна быть стойкой к агрессивным средам, если кабель используется на химическом производстве .
- Рабочая температура и зона применения: Для бытового применения (обогрев труб, полов) достаточно низкотемпературных кабелей (до 65°C). Для промышленных нужд и обогрева технологического оборудования могут требоваться среднетемпературные (до 120°C) или высокотемпературные (до 190°C и выше) кабели .
Проектирование и монтаж: ключевые рекомендации
Правильный монтаж нагревательного кабеля не менее важен, чем его выбор. Ошибки на этом этапе могут привести к перегреву, выходу кабеля из строя и даже пожару.
- Расчёт мощности системы: Для систем «тёплый пол» необходимо учитывать теплопотери помещения. Для обогрева труб — диаметр трубы, толщину теплоизоляции и минимальную температуру окружающей среды. При недостатке мощности система не справится с обогревом .
- Укладка кабеля: Резистивный кабель укладывается с равномерным шагом, без пересечений. Саморегулирующийся кабель более толерантен к ошибкам укладки, но также требует соблюдения минимального радиуса изгиба. Крепление кабеля к трубе осуществляется с помощью термостойкой ленты или пластиковых хомутов .
- Теплоизоляция: Обязательный элемент любой системы обогрева. Теплоизоляция (например, скорлупа из вспененного каучука или минеральной ваты) направляет тепло от кабеля к обогреваемому объекту и предотвращает теплопотери в окружающую среду. Без теплоизоляции система будет неэффективной и энергозатратной .
- Подключение и автоматика: Резистивные кабели всегда подключаются через терморегулятор с выносным датчиком температуры. Саморегулирующиеся кабели можно подключать напрямую, но для экономии электроэнергии также рекомендуется использовать терморегулятор. Обязательно подключение через УЗО (устройство защитного отключения) с током утечки 30 мА .
- Использование готовых секций: Для упрощения монтажа и обеспечения надёжности рекомендуется использовать готовые заводские секции, где соединительные и концевые муфты установлены производителем. Самостоятельная установка муфт требует специальных навыков и инструментов.
Реальный отзыв: опыт решения проблемы замерзающего водопровода
«У нас частный дом, и каждую зиму участок водопровода от колодца до дома промерзал. Каждую весну мы меняли лопнувшие трубы. Решили установить греющий кабель. Консультировались в компании . Нам посоветовали саморегулирующийся кабель мощностью 16 Вт/м длиной 18 метров. Уложили кабель вдоль трубы в два ряда, закрепили алюминиевым скотчем и закрыли теплоизоляцией. Терморегулятор настроили на поддержание +4°C. Теперь даже в -25°C вода не замерзает, а расход электроэнергии составил всего около 200 кВт*ч за всю зиму — это копейки по сравнению с заменой труб. Всем рекомендую саморегулирующийся кабель для ответственных участков» — Дмитрий, Тульская область.
Выбор нагревательного кабеля — это всегда компромисс между стоимостью, энергоэффективностью и требованиями к монтажу. Для простых систем с прямой трубой подойдёт резистивный кабель. Для сложных объектов, где важна точность и экономия, лучше выбрать саморегулирующийся кабель, несмотря на его более высокую цену. Консультация со специалистом на этапе проектирования поможет избежать ошибок и подобрать оптимальное решение для вашего конкретного случая.
«`
